低压配电柜作为电能分配的关键设备，其运行状态的稳定与否直接关系到整个配电系统的安全。其中，抽屉柜因其便于维护和更换的优点而被广泛应用。

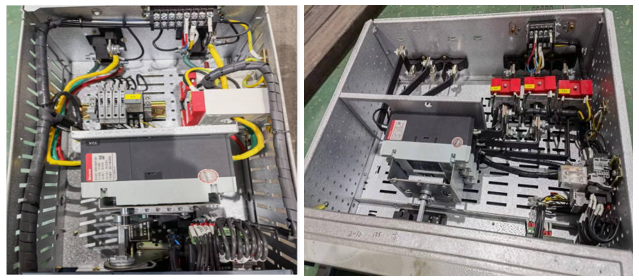

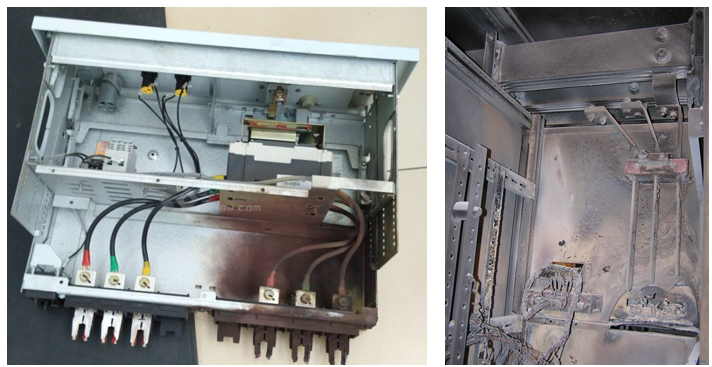

然而，传统抽屉柜中的主电路接插件（动、静插件）长期通过大电流，易因接触电阻增大而导致过热，存在火灾隐患。
此外，为实现电力参数的监测，通常需要在有限的柜内空间安装独立的电流互感器、多功能电力仪表等设备，导致二次接线繁杂、安装成本高、空间利用率低，制约了配电系统的智能化发展。
为解决上述问题，北元电力开发了Bi3系列智能接插件监控装置，该装置的核心思想是将一次接插件与二次监测功能在硬件层面进行深度融合，旨在实现状态感知的“原位化”、接线工程的“简约化”与系统管理的“智慧化”。
该智能监控系统主要由三大模块构成：

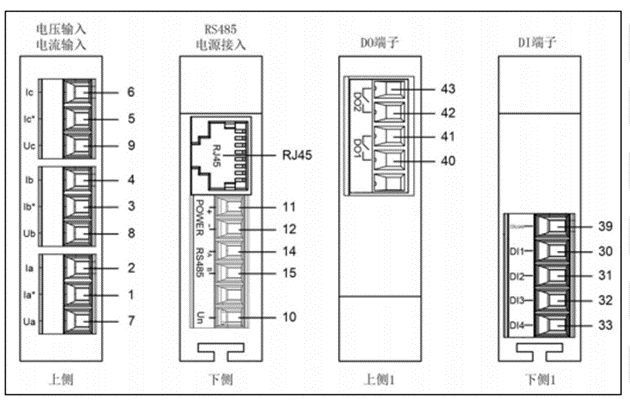

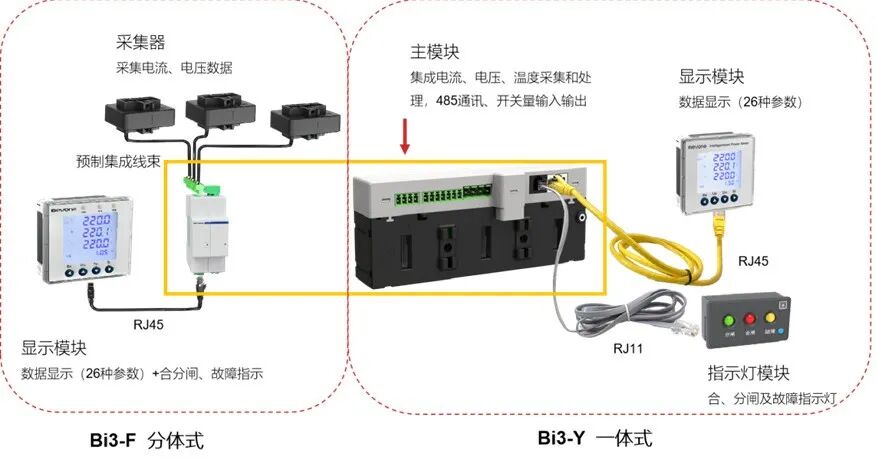

1.主监测模块：作为系统的核心，集成了信号采集、数据处理与通信单元。它直接对接插件进行电气量（电流、电压）和非电量（温度）的同步采集。
2.显示模块：提供人机交互界面，采用高亮LCD显示屏，支持测量数据的轮巡显示、参数设置及状态告警提示。
3.指示与扩展模块：包括三色指示灯模块（直观显示分/合闸、故障状态）以及可选的开关量输入（DI）/继电器输出（DO）模块，用于实现远程控制和状态反馈。
2.2 核心功能
1.一体化综合测量：具备三相电压、电流、功率、功率因数、频率等全电气参数的实时测量功能，替代了传统的分立式仪表与互感器。
2.接插件温度实时监测：内置温度传感器，可实时监测接插件接触点的温度，是实现过热预警、防止事故发生的关键创新功能。
3.精准电能计量：支持有功与无功电能的双向计量，满足能效管理需求。
4.多路通信与I/O控制：标配RS-485通信接口，支持Modbus等标准协议，便于接入上层监控系统。可选配4路开关量输入（DI）和2路继电器输出（DO），实现与断路器、报警装置等的联动控制。
5.智能诊断与告警：可对越限参数（如过流、过温）进行实时诊断，并通过前面板指示灯、显示屏及通信接口主动上报告警信息。
三. 关键技术指标与性能分析
3.1电气性能
-工作电源：DC 9V~30V，宽电压设计适应现场复杂的电源环境。
-测量精度：电压、电流测量精度为0.5级，有功1级，满足国家标准要求。
-功耗：5W，低功耗设计，适用于多设备集中供电。
3.2 机械结构与适应性

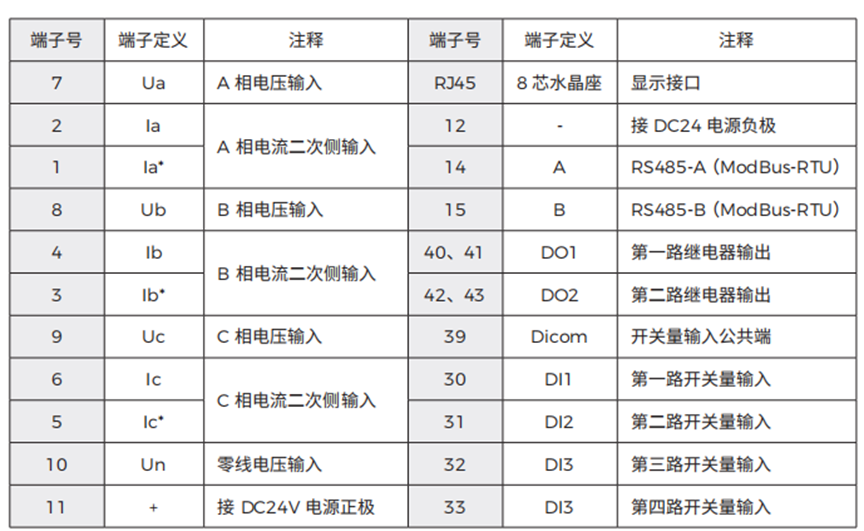

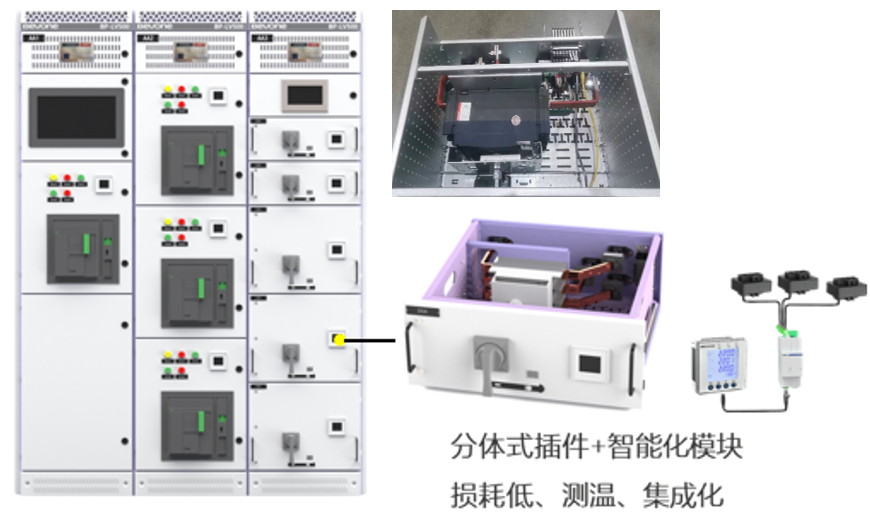

装置采用模块化、小型化设计。以Bi3Y主模块为例，其最大外形尺寸为156mm × 38mm × 94mm（630A规格），可适应抽屉出线侧的紧凑空间。显示与指示灯模块均采用标准开孔与卡扣式安装，极大简化了装配流程。
3.3 电磁兼容性
产品依据工业级标准设计，电磁兼容性能满足严苛的配电环境要求，判据为A级（测试中连接保持，功能无中断），确保了在强电磁干扰下的稳定运行。
四. 应用效益分析
在实际项目中（如天津公建项目、万国数据重庆项目等），该装置的应用带来了显著效益：
1、提升安全性：通过对接插件温度的实时监控，将潜在的火灾风险从“事后补救”转为“事前预防”。
2、降低成本和复杂度：省去了外置电流互感器、仪表及其间的所有接线，节约了材料与人工成本，减少了柜内空间占用。
3、增强运维效率：为运维人员提供了全面、直观的回路状态信息，支持远程监控与故障诊断，大幅提升了运维响应速度和管理水平。
五. 结论与展望
Bi3系列智能接插件监控装置的成功研发与应用，是低压智能配电领域一次重要的产品创新。
它通过硬件层面的深度融合，巧妙地解决了传统方案中的结构性痛点，实现了状态感知、数据集成与智能预警的有机统一。
随着物联网与智能电网技术的不断发展，该产品系列将为构建更安全、高效、透明的数字化配电系统提供坚实的技术支撑，具有广阔的推广应用前景。
